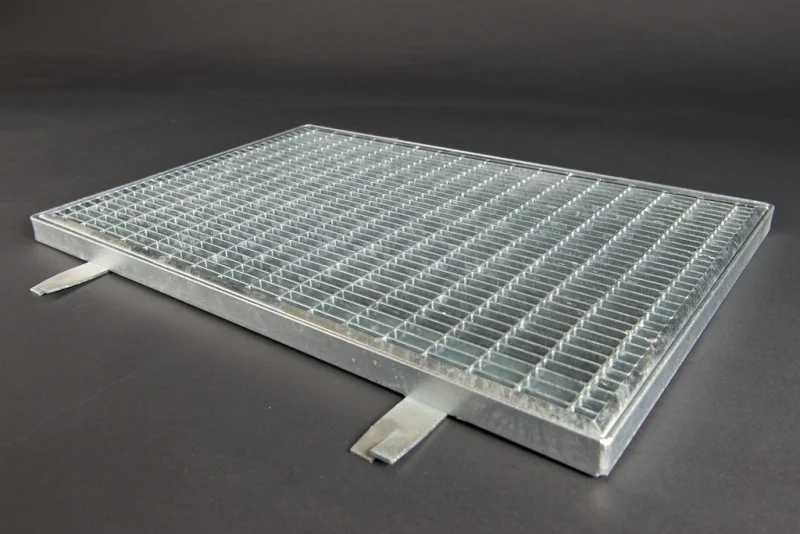

Die Winkelzarge bildet eine klare Auflagekante für den passend gefertigten Gitterrost.
Gitterroste mit Winkelrahmen
Gitterrost und Winkelzarge als abgestimmte Einbaulösung
Eine passende Winkelzarge schafft eine definierte Auflage und einen sauberen Anschluss an das Bauwerk. Für die Bestellung müssen Maßart, Einbausituation und Befestigung eindeutig festgelegt werden.
- Winkelzargen passend zur Gitterrostabmessung
- Mit Steinankern zum Einmauern oder Lochungen zum Andübeln
- Projektbezogene Abstimmung von Rosthöhe, Auflage und Einbauhöhe
Rosthöhe, Zargenprofil, Auflagebreite und Einbauhöhe werden gemeinsam abgestimmt.
Steinanker eignen sich zum Einmauern, nach unten gerichtete Lochungen zum Andübeln.
Zargenaußenmaß, lichte Öffnung und Gitterrostfertigmaß dürfen nicht miteinander verwechselt werden.
Richtig bestellen
Winkelzarge in sechs Schritten richtig festlegen
Die Zarge ist Teil der tragenden Einbausituation. Deshalb werden Bauwerk, Rost und Befestigung gemeinsam betrachtet.
Planungsschritte anzeigen
Einbausituation erfassen
Neue Öffnung, vorhandener Schacht oder Sanierung eindeutig beschreiben.
Maßart festlegen
Zargenaußenmaß, Schachtöffnungsmaß oder Rostfertigmaß klar benennen.
Höhen bestimmen
Fertige Oberkante, Zargenhöhe, Rosthöhe und angrenzenden Bodenaufbau angeben.
Auflager prüfen
Auflagebreite, freie Spannweite und Tragstabrichtung vollständig darstellen.
Befestigung wählen
Steinanker zum Einmauern oder Lochungen nach unten zum Andübeln festlegen.
Unterlagen senden
Belastung, Werkstoff, Oberfläche, Stückzahl und Schnittzeichnung ergänzen.
Produkt verstehen
Welche Aufgabe erfüllt ein Winkelrahmen?
Ein Winkelrahmen, häufig auch Winkelzarge genannt, bildet die konstruktive Einfassung einer Öffnung und stellt die Auflage für den Gitterrost bereit. Rost und Zarge können dadurch als geometrisch abgestimmte Einheit geplant werden.
Bei einer neuen Öffnung kann die Zarge mit Steinankern im Zuge der Bauarbeiten eingemauert oder einbetoniert werden. Für die Montage auf einer vorbereiteten Konstruktion sind nach unten gerichtete Lochungen zum Andübeln möglich. Die geeignete Befestigungsart hängt vom Untergrund und vom Bauablauf ab.
Die Zarge allein bestätigt noch keine Belastbarkeit. Profil, Auflager, Befestigung und Unterkonstruktion müssen gemeinsam mit der Nutzung und den auftretenden Lasten geprüft werden. Besonders bei befahrenen Flächen ist eine projektbezogene Bemessung erforderlich.
Auswahlhilfe
Steinanker oder Lochungen zum Andübeln?
Die Befestigungsart richtet sich danach, wann und auf welchem Untergrund die Zarge montiert wird.
Bei Bedarf seitlich scrollen.
| Ausführung | Typischer Einbau | Voraussetzung | Bei der Bestellung angeben |
|---|---|---|---|
| Steinanker | Einmauern oder Einbetonieren während der Bauarbeiten | Noch herzustellender massiver Baukörper | Anzahl, Lage und Einbausituation |
| Lochungen nach unten | Andübeln auf vorbereitetem Untergrund | Tragfähiger, geeigneter Untergrund | Lochbild, Untergrund und Befestigungskonzept |
| Sonderanschluss | Anschweißen oder Anschluss an Stahlunterkonstruktion | Geprüfte konstruktive Ausführung | Anschlussdetail und Werkstoff |
Befestigungsmittel und Verankerungstiefe werden nicht allein aus der Zargengröße abgeleitet. Untergrund, Lasten und Randabstände sind projektbezogen zu prüfen.
Drei Maßarten
Zargenaußenmaß, lichte Öffnung und Rostfertigmaß unterscheiden
Jedes Maß beschreibt eine andere Bezugsebene. Die verwendete Maßart muss in Anfrage und Zeichnung ausdrücklich benannt werden.
Bei Bedarf seitlich scrollen.
| Maßart | Bedeutung | Prüfpunkt |
|---|---|---|
| Zargenaußenmaß | Gesamtaußenmaß der vollständigen Einheit | Passt die Zarge in die vorgesehene Bauöffnung? |
| Schachtöffnungsmaß | Lichtes Innenmaß der Bauöffnung | Welcher Bewegungsspielraum und Aufbau sind erforderlich? |
| Gitterrostfertigmaß | Absolute Außenabmessung des fertigen Rostes | Passt der Rost mit Spiel in die lichte Zargenöffnung? |
Bei vorhandenen Öffnungen an mehreren Stellen messen und Abweichungen von Rechtwinkligkeit sowie Höhenunterschiede dokumentieren.
Schnittzeichnung
Diese Höhen und Auflagen müssen im Querschnitt erkennbar sein
Eine kleine Schnittskizze zeigt oft mehr als eine reine Draufsicht und verhindert Fehler bei Rosthöhe und Bodenanschluss.
Bei Bedarf seitlich scrollen.
| Angabe | Warum sie wichtig ist |
|---|---|
| Fertige Oberkante | Definiert bündigen oder bewusst abgesenkten Einbau |
| Rosthöhe | Bestimmt den benötigten Raum innerhalb der Zarge |
| Auflagebreite | Sichert eine ausreichende und gleichmäßige Lagerung |
| Zargenhöhe | Passt Rahmen, Rost und Bauwerksanschluss aufeinander ab |
| Bodenaufbau | Berücksichtigt Estrich, Belag, Abdichtung und weitere Schichten |
| Befestigungsrichtung | Zeigt Steinanker oder nach unten gerichtete Lochungen eindeutig |
Bei Abdichtungen und besonderen Bauwerksanschlüssen muss das Detail zusätzlich mit dem zuständigen Planer abgestimmt werden.
Ausführungen
Gitterroste mit Winkelrahmen passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.

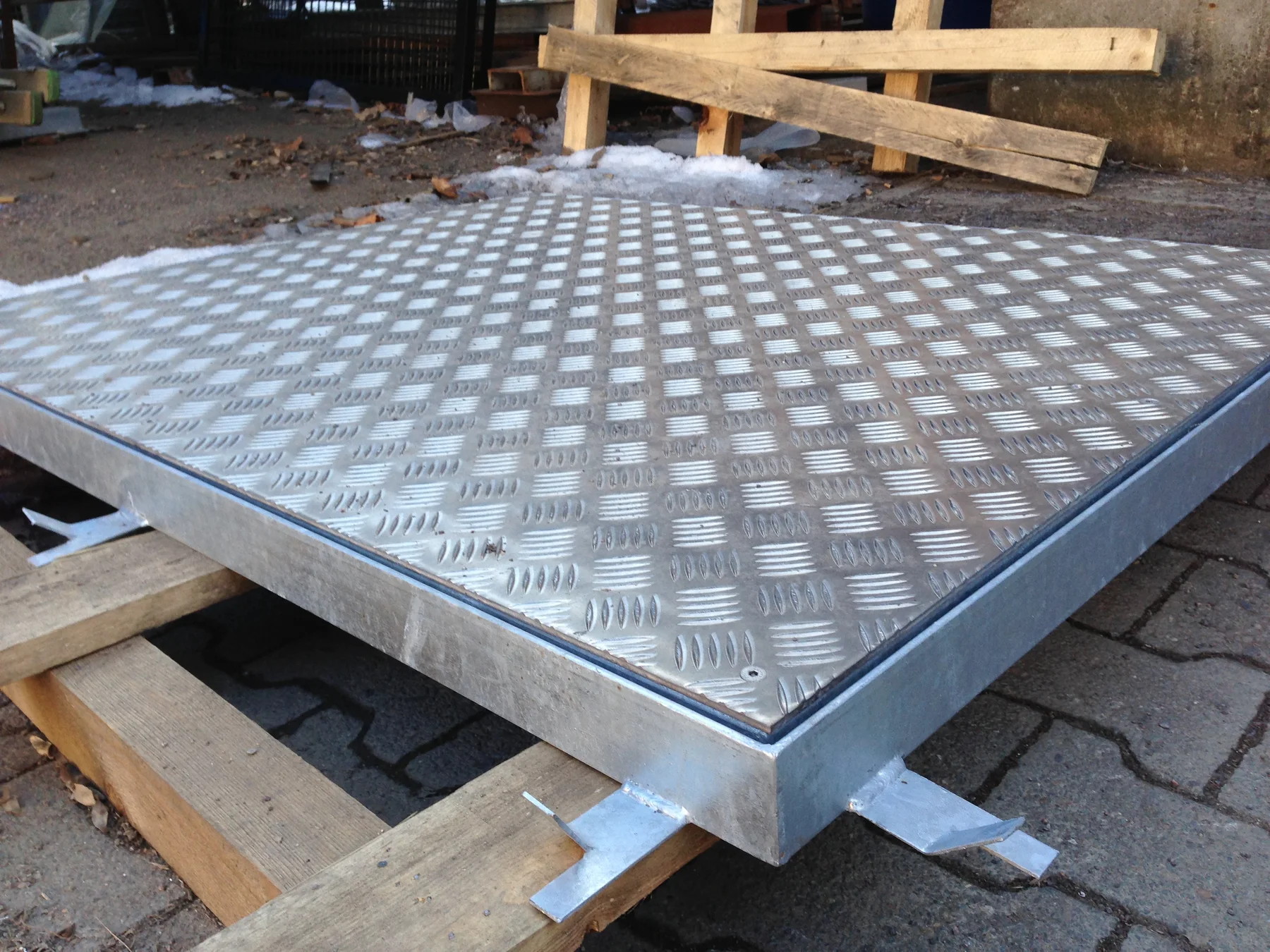

Zarge mit Steinankern
Für den Einbau im Zuge von Mauer, Beton oder vergleichbaren Bauarbeiten.
Zarge zum Andübeln
Mit nach unten gerichteten Lochungen für vorbereitete tragfähige Untergründe.
Rechteckige Winkelzarge
Klassische umlaufende Einfassung für rechtwinklige Öffnungen.
Zarge in Sonderform
Projektbezogene Kontur für schräge oder unregelmäßige Einbausituationen.
Mehrteilige Zarge
Segmentierte Ausführung für Transport, Montage oder große Öffnungen.
Technische Orientierung
Technische Angaben zu Gitterroste mit Winkelrahmen
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Bauteile | Gitterrost und passend abgestimmte Winkelzarge |
|---|---|
| Maßarten | Zargenaußenmaß, Schachtöffnungsmaß und Gitterrostfertigmaß |
| Befestigung | Steinanker zum Einmauern oder Lochungen nach unten zum Andübeln |
| Geometrie | Rechteckig oder projektbezogene Sonderform |
| Werkstoff | Stahl feuerverzinkt sowie weitere Werkstoffe nach Anwendung |
| Auflagerung | Projektbezogen nach Rosthöhe, Profil, Auflagebreite und freier Spannweite |
| Einbauhöhe | Bündig oder konstruktiv abgestimmt auf den angrenzenden Bodenaufbau |
| Belastbarkeit | Nur nach gemeinsamer Prüfung von Rost, Zarge, Befestigung und Unterkonstruktion |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Maßart benennen
Zargenaußenmaß, lichte Öffnung oder Rostfertigmaß ausdrücklich kennzeichnen.
- 2Draufsicht bemaßen
Länge, Breite, Rechtwinkligkeit, Tragstabrichtung und mögliche Ausschnitte darstellen.
- 3Querschnitt ergänzen
Rosthöhe, Zargenhöhe, Auflage und fertige Oberkante eintragen.
- 4Befestigung festlegen
Steinanker oder Lochungen nach unten sowie den vorhandenen Untergrund angeben.
- 5Belastung beschreiben
Begehbarkeit, Punktlasten, Flächenlasten oder Fahrzeuglasten nennen.
- 6Projektangaben senden
Werkstoff, Oberfläche, Stückzahl, Bauablauf, Termin und Zeichnungen ergänzen.
Einsatzbereiche
Typische Anwendungen für Gitterroste mit Winkelrahmen
Schachtabdeckungen
Abgestimmte Einheit aus Rost und Zarge für neue oder sanierte Öffnungen.
Lichtschächte
Definierte Auflage für passende Lichtschachtroste und Sonderkonturen.
Industriepodeste
Gerahmte Öffnungen in Lauf und Arbeitsflächen.
Entwässerungsbereiche
Projektbezogene Einfassungen für geeignete Abdeckungen und Bodenanschlüsse.
Sanierung
Neue Zargen für ungeeignete oder nicht mehr tragfähige vorhandene Auflagen.
Befahrene Flächen
Bemessene Einheit aus Schwerlastrost, Zarge, Verankerung und Unterkonstruktion.
Häufige Fragen
Antworten zu Gitterroste mit Winkelrahmen
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist eine Winkelzarge für Gitterroste?
Eine Winkelzarge ist ein umlaufender Rahmen, der die Öffnung einfasst und eine definierte Auflage für den Gitterrost bildet.
Was bedeutet Zargenaußenmaß?
Das Zargenaußenmaß ist die gesamte äußere Länge und Breite der vollständigen Einheit aus Gitterrost und umlaufender Zarge.
Was ist der Unterschied zum Schachtöffnungsmaß?
Das Schachtöffnungsmaß beschreibt ausschließlich die lichte Innenabmessung der vorhandenen Bauöffnung. Es ist nicht mit dem Zargenaußenmaß identisch.
Welche Befestigungsarten sind möglich?
Möglich sind unter anderem Steinanker zum Einmauern sowie nach unten gerichtete Lochungen zum Andübeln. Die Auswahl richtet sich nach Untergrund und Bauablauf.
Wann werden Steinanker verwendet?
Steinanker eignen sich, wenn die Zarge während der Mauer oder Betonarbeiten dauerhaft in den Baukörper eingebunden werden soll.
Wann sind Lochungen nach unten sinnvoll?
Sie eignen sich für die Montage auf einem bereits vorbereiteten, tragfähigen Untergrund. Befestigungsmittel, Randabstände und Verankerung müssen projektbezogen geprüft werden.
Kann eine vorhandene Zarge weiterverwendet werden?
Ja, wenn Zustand, Geometrie, Auflagebreite, Höhenlage und Tragfähigkeit geeignet sind. Vor der Bestellung muss die vorhandene Zarge an mehreren Stellen gemessen werden.
Wie viel Spiel benötigt der Gitterrost in der Zarge?
Das erforderliche Bewegungsspiel hängt von Rostabmessung, Fertigungstoleranzen, Verzinkung und Einbausituation ab. Es wird bei der technischen Festlegung berücksichtigt.
Muss die Tragstabrichtung angegeben werden?
Ja. Die Tragstäbe müssen die freie Spannweite zwischen den geeigneten Auflagern überbrücken. Deshalb ist ein Richtungspfeil in der Draufsicht erforderlich.
Ist jede Winkelzarge befahrbar?
Nein. Befahrbarkeit muss für Rost, Zargenprofil, Befestigung, Auflager und Unterkonstruktion gemeinsam nachgewiesen werden.
Welche Zeichnung wird benötigt?
Ideal sind eine bemaßte Draufsicht und ein Querschnitt mit Rosthöhe, Zargenhöhe, Auflage, fertiger Oberkante und Befestigungsrichtung.
Welche Angaben benötigt rotec für ein Angebot?
Benötigt werden Maßart, Abmessungen, Rosthöhe, Zargenhöhe, Auflager, Tragstabrichtung, Befestigungsart, Untergrund, Belastung, Oberfläche, Stückzahl und Zeichnung.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
