Rutschhemmende Gitterroste in RG1, RG2 und RG3

Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.

Fertigung und Liefertoleranzen ansehen

Eine rutschhemmende Ausführung ist insbesondere zu prüfen, wenn Wasser, Öl, Fett, Schmutz, Staub, Eis oder andere gleitfördernde Stoffe auf die Lauffläche gelangen können. Maßgebend ist die Gefährdungsbeurteilung des konkreten Arbeitsbereichs.

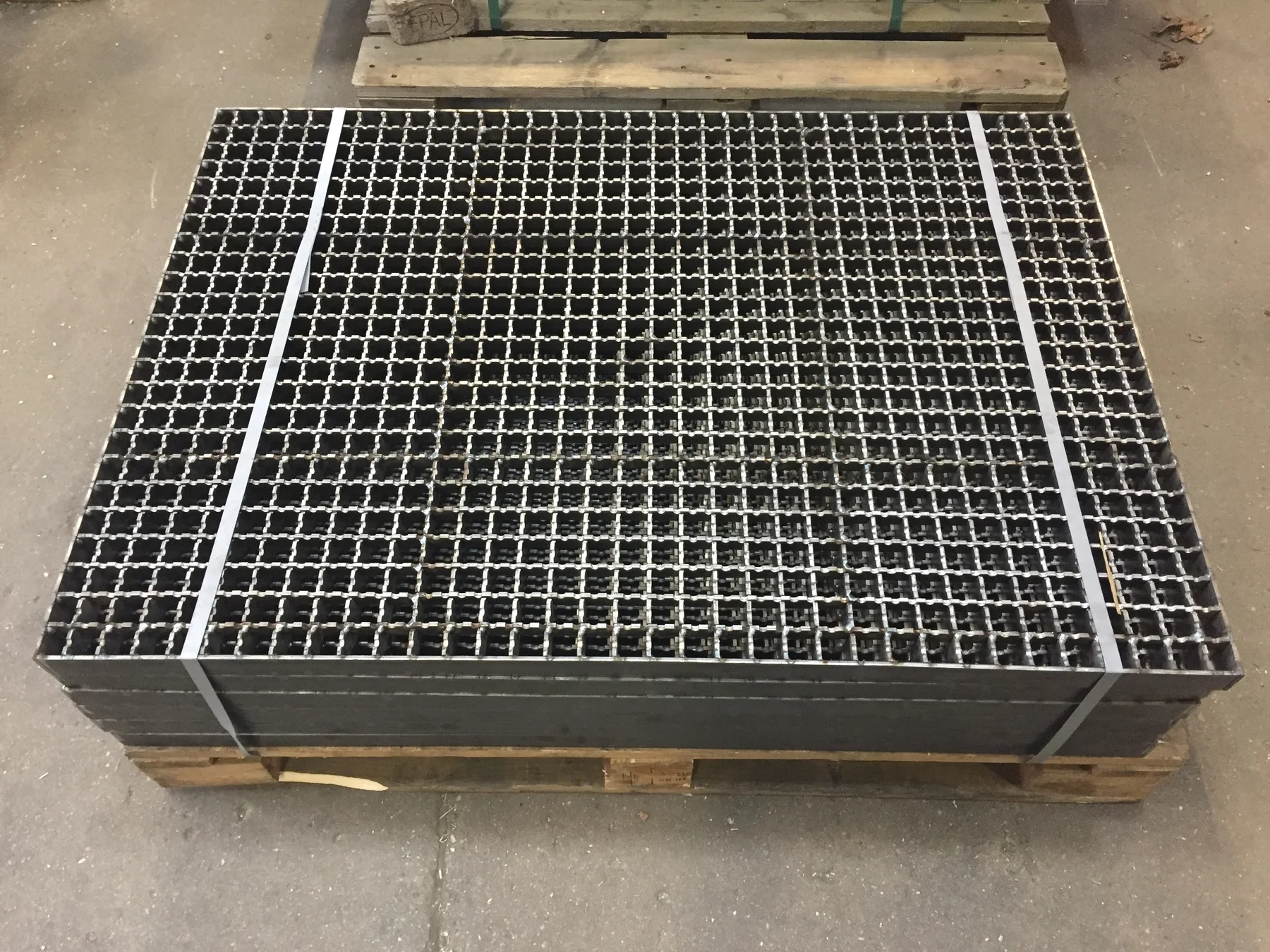

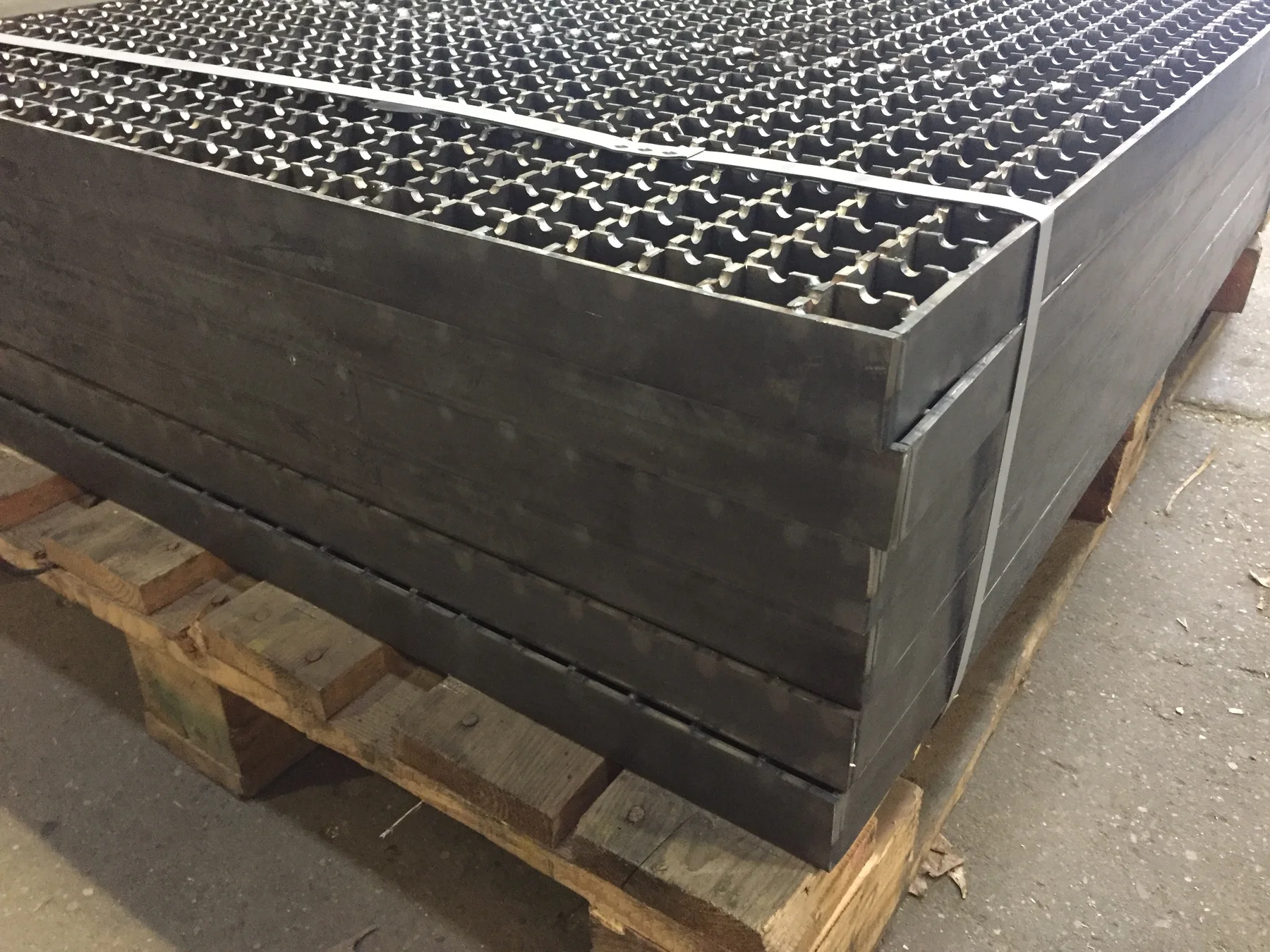

Bei RG1 sind die Füllstäbe profiliert, bei RG2 die Tragstäbe. RG3 kombiniert profilierte Tragstäbe und Füllstäbe und wirkt dadurch in beiden Stabrichtungen.

Bei profiliertem Füllstab erreicht die Ausführung mit 2 mm starkem Tragstab R11 und mit 3 mm starkem Tragstab R10. Werden bei einem 2 mm starken Tragstab sowohl Tragstäbe als auch Füllstäbe profiliert, erreicht die bestätigte Ausführung R12.

Gitterroste mit Masche 31 × 9 mm und 2 oder 3 mm starken Tragstäben sind nur mit rutschhemmend profilierten Füllstäben herstellbar. Diese bestätigte Ausführung erreicht R11.

Nein. RG1, RG2 und RG3 beschreiben die konstruktive Profilierung. Eine R Gruppe darf nur anhand der geprüften konkreten Produktausführung und des zugehörigen aktuellen Prüfzeugnisses angegeben werden.

Klassische rutschhemmende Pressroste aus dem aktuellen rotec Gitterrostprogramm erreichen R13 nicht. Für diese Anforderung sollte der Sicherheitsrost Typ O2 mit R13 und V10 geprüft werden. Belastung, freie Spannweite, Werkstoff und Einbausituation müssen weiterhin projektbezogen geprüft werden.

Die R Gruppen R9 bis R13 ordnen geprüfte Bodenbeläge nach dem beim Prüfverfahren erreichten Winkel des Ausrutschens ein. Eine höhere Zahl steht für eine höhere Rutschhemmung, ersetzt jedoch nicht die Gefährdungsbeurteilung.

Die erforderliche R Gruppe richtet sich nach Arbeitsbereich, Tätigkeit und auftretenden gleitfördernden Stoffen. Für Arbeitsstätten enthält Anhang 2 der ASR A1.5 die Zuordnung nach Einsatzbereichen.

Für neue Bodenbeläge wird die Rutschhemmung im Labor auf einer schiefen Ebene nach DIN EN 16165 Anhang B bewertet. Die Zuordnung der Arbeitsbereiche erfolgt über die ASR A1.5.

Nach ASR A1.5 können Gitterroste mit einer Maschenteilung über 35 × 51 mm eine Stolperstelle bilden. Zusätzlich sind Fugen, Ausschnitte und Höhenanschlüsse der fertigen Fläche zu prüfen.

Nein. Die Rampengeometrie richtet sich nach Nutzung und ASR A1.8. Die erforderliche R Gruppe wird separat anhand von Arbeitsbereich, Tätigkeit und gleitfördernden Stoffen festgelegt.

Die V Kennzahl beschreibt das Mindestvolumen des Verdrängungsraums unterhalb der Gehebene. Dort können gleitfördernde Stoffe aufgenommen oder abgeleitet werden. Die erforderliche Kombination aus R und V richtet sich nach dem Einsatzbereich.

Ja. Rutschhemmende Pressroste können mit individuellen Abmessungen, Ausschnitten, Anschnitten und Randeinfassungen geplant werden. Tragstabrichtung und Profilierung müssen dabei eindeutig gekennzeichnet sein.

Je nach Ausführung und technischer Prüfung kommen Stahl, Edelstahl oder Aluminium infrage. Werkstoff, Oberfläche und Profilierung werden gemeinsam nach Umgebung und Nutzung ausgewählt.

Benötigt werden Einsatzbereich, auftretende Stoffe, gewünschte R Gruppe, Rostmaße, Tragstabrichtung, freie Spannweite, Belastung, Werkstoff, Oberfläche, Stückzahl und möglichst eine bemaßte Zeichnung.
