Der Vierkantverschluss erschwert das Entfernen des Rostes und hilft, gefährliche offene Schächte zu vermeiden.
Verschließbare Gullyroste

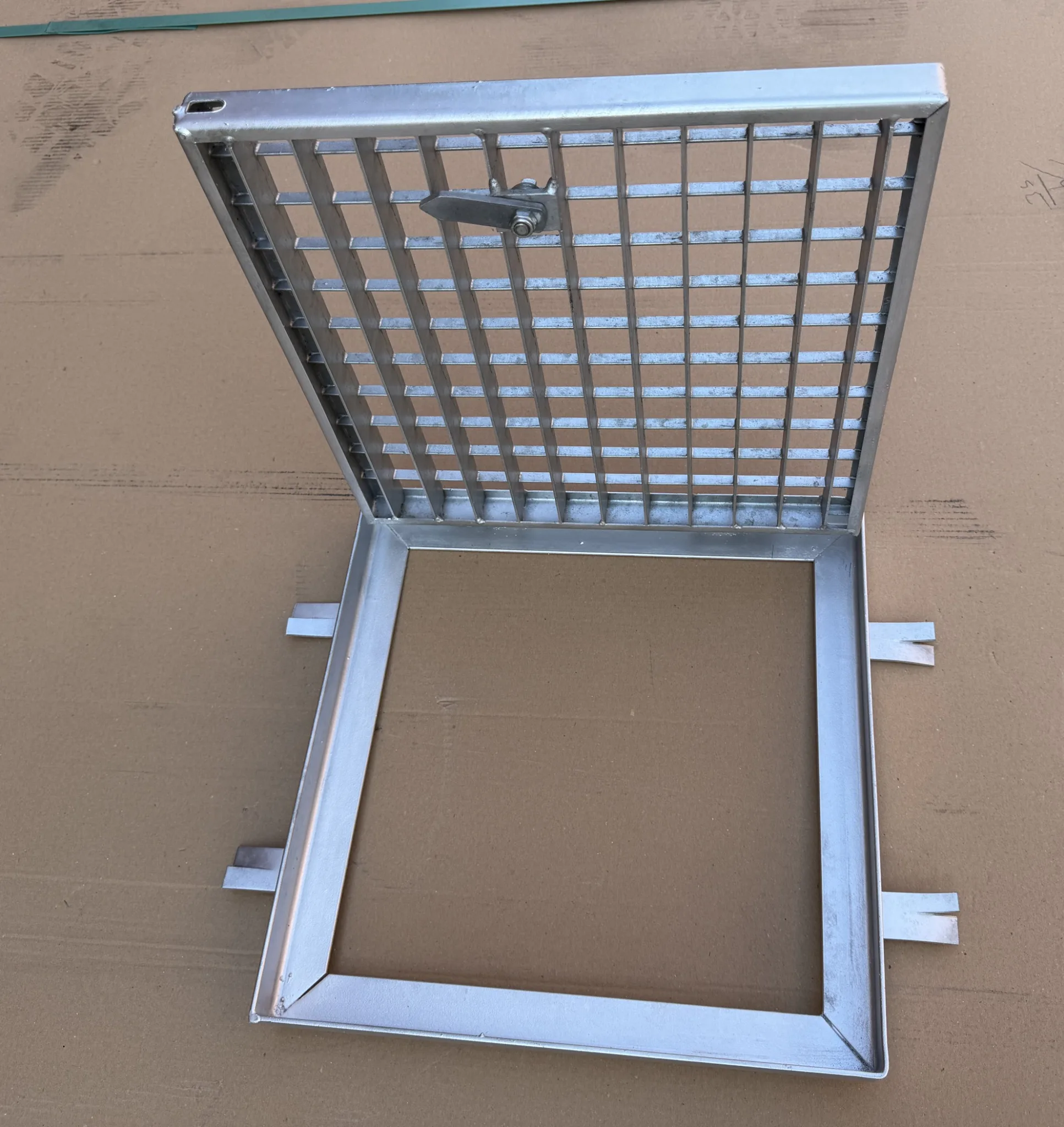

Verschließbarer Gullyrost mit Zarge und Vierkantverschluss
Der verschließbare Gullyrost bildet mit seiner Zarge, zwei Scharnieren und dem Vierkantverschluss eine sichere Einheit. Er erschwert das unbefugte Herausnehmen des Rostes und reduziert damit das Unfallrisiko durch plötzlich offene Schächte. Die Lagerausführung besitzt 400 × 400 mm Zargenaußenmaß und 340 × 340 mm lichte Öffnung. Ein passender Vierkantschlüssel ist im Preis enthalten.
- Zargenaußenmaß 400 × 400 mm lagermäßig verfügbar
- Maschenweite 31 × 31 mm und Tragstab 30 × 2 mm
- Statische Einzellast bis 9,38 kN auf 200 × 200 mm
- Zwei Scharniere, Vierkantverschluss mit Schlüssel und vier Maueranker
Die Lagerausführung besitzt 400 × 400 mm Zargenaußenmaß, 340 × 340 mm lichte Öffnung, Masche 31 × 31 mm und Tragstab 30 × 2 mm.
Bis 9,38 kN bei einer Lastangriffsfläche von 200 × 200 mm. Voraussetzung sind fachgerechter Einbau, passende Auflagerung und Unterkonstruktion.
Abweichende Abmessungen können nach technischer Klärung angefertigt werden. Die derzeitige Lieferzeit beträgt in der Regel etwa 16 Tage und wird vor der Bestellung bestätigt.
Kurzfristig verfügbar
Verschließbarer Gullyrost 400 × 400 mm aus dem Lagerprogramm
Die Lagerausführung ist für häufige Einbausituationen vorbereitet. Vor der Bestellung müssen Zargenaußenmaß, Schachtöffnung, Auflagerung und vorgesehene Belastung geprüft werden.
- Zargenaußenmaß 400 × 400 mm
- Lichte Öffnung 340 × 340 mm
- Maschenweite 31 × 31 mm, Tragstab 30 × 2 mm
- Zwei angeschweißte Scharniere
- Vierkantverschluss einschließlich passendem Vierkantschlüssel
- Vier Maueranker zum Einbetonieren
Richtig bestellen
In sechs Schritten zum passenden verschließbaren Gullyrost
Der sichere Einbau ergibt sich aus der richtigen Maßart, der Einbausituation und der tatsächlichen Nutzung der Fläche.
Planungsschritte anzeigen
Zargenaußenmaß prüfen
Bei der Lagerausführung beträgt das gesamte Außenmaß der Zarge 400 × 400 mm.
Schachtöffnung prüfen
Die Lagerausführung besitzt eine lichte Öffnung von 340 × 340 mm. Das vorhandene Schachtmaß zusätzlich kontrollieren.
Einbauart festlegen
Die vier Maueranker werden in die angrenzende Konstruktion einbetoniert.
Nutzung beschreiben
Innenhof, Sportstätte, Gehfläche oder eine andere Einbausituation eindeutig angeben.
Belastung nennen
Bei befahrbarer Nutzung Fahrzeug und Radlast angeben. Für die Lagerausführung ist eine statische Einzellast bis 9,38 kN auf 200 × 200 mm bestätigt.
Termin und Menge ergänzen
Stückzahl, Liefertermin und gegebenenfalls benötigte Sonderabmessungen angeben.
Produkt verstehen
Warum wird ein Gullyrost verschließbar ausgeführt?
Gullyroste und kleinere Schachtabdeckungen können in frei zugänglichen Bereichen unbefugt herausgenommen oder entwendet werden. Zurück bleibt eine kaum erkennbare offene Schachtöffnung. Besonders in Innenhöfen, auf Sportstätten und auf regelmäßig genutzten Wegen kann daraus ein erhebliches Unfallrisiko entstehen.
Bei dieser Ausführung bleibt der Gitterrost über zwei Scharniere fest mit der Zarge verbunden. Der zusätzliche Vierkantverschluss ermöglicht ein gezieltes Öffnen durch berechtigte Personen und erschwert zugleich das unbefugte Herausnehmen.
Die Zarge besitzt vier Maueranker zum Einbetonieren. Dadurch wird nicht nur der Rost, sondern das gesamte Bauteil in die angrenzende Konstruktion eingebunden. Für eine sichere Planung müssen deshalb Schachtöffnung, Zargenaußenmaß, Einbautiefe und Belastung gemeinsam betrachtet werden.
Auswahlhilfe
Verschließbarer Gullyrost oder lose Schachtabdeckung?
Die Wahl der Ausführung richtet sich nach Zugänglichkeit, Diebstahlrisiko, Wartungsbedarf und Nutzung der Fläche.
Bei Bedarf seitlich scrollen.
| Ausführung | Sicherung | Typischer Einsatz | Planungshinweis |
|---|---|---|---|
| Verschließbarer Gullyrost | Zwei Scharniere und Vierkantverschluss | Frei zugängliche Innenhöfe, Sportstätten und Außenbereiche | Schachtöffnung, Zargenaußenmaß und Belastung prüfen |
| Loser Gitterrost mit Zarge | Ohne integrierten Verschluss | Geschützte Bereiche mit geringem Risiko unbefugter Entnahme | Separate Sicherung kann erforderlich sein |
| Verschraubte Abdeckung | Befestigung über geeignete Schrauben oder Klemmen | Technische Schächte mit seltenem Wartungszugang | Öffnungszeit und Montagezugang berücksichtigen |
Ein Verschluss ersetzt keine belastungsgerechte Auslegung. Rost, Zarge, Auflagerung und angrenzende Konstruktion müssen die vorgesehene Nutzung sicher aufnehmen.
Ausführungen
Verschließbare Gullyroste passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Lagergröße 400 × 400 mm
Standardausführung mit 400 × 400 mm Zargenaußenmaß, 340 × 340 mm lichter Öffnung, zwei Scharnieren, Vierkantverschluss, Schlüssel und vier Mauerankern.
Sondergröße nach Maß
Abweichende Zargenaußenmaße werden nach technischer Prüfung angefertigt. Die Lieferzeit beträgt derzeit in der Regel etwa 16 Tage.
Ausführung für begehbare Bereiche
Für Innenhöfe, Sportstätten und Wege wird die konkrete Einbausituation vor der Bestellung geprüft.
Ausführung für PKW
Bei fachgerechtem Einbau ist für die Lagerausführung eine statische Einzellast bis 9,38 kN auf einer Lastangriffsfläche von 200 × 200 mm bestätigt. Fahrzeug, tatsächliche Radlast, Auflagerung und Unterkonstruktion müssen dazu passen.
Technische Orientierung
Technische Angaben zu Verschließbare Gullyroste
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Produkt | Verschließbarer Gullyrost mit umlaufender Zarge |
|---|---|
| Lagermaß | Zargenaußenmaß 400 × 400 mm |
| Lichte Öffnung | 340 × 340 mm |
| Maschenweite | 31 × 31 mm |
| Tragstab | 30 × 2 mm |
| Scharniere | Zwei fest mit Rost und Zarge verbundene Scharniere |
| Verschluss | Integrierter Vierkantverschluss einschließlich passendem Vierkantschlüssel |
| Maueranker | Vier Anker zum Einbetonieren der Zarge |
| Sondergrößen | Nach technischer Klärung möglich |
| Lieferzeit Sondergrößen | Derzeit in der Regel etwa 16 Tage, Bestätigung vor Auftrag |
| Statische Einzellast | Bis 9,38 kN auf 200 × 200 mm, konservativ auf Grundlage der Tabellenwerte für 400 mm Stützweite |
| Hinweis zur Befahrbarkeit | Fahrzeug, tatsächliche Radlast, fachgerechter Einbau, Auflagerung und Unterkonstruktion müssen zur bestätigten Einzellast passen |
| Werkstoff und Oberfläche | Gemäß bestätigter Lagerausführung oder Auftragsbestätigung |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Maßart eindeutig angeben
Das Zargenaußenmaß bezeichnet das gesamte Außenmaß des Rahmens. Zusätzlich sollte das lichte Schachtöffnungsmaß angegeben werden.
- 2Einbausituation dokumentieren
Fotos, Randaufbau, Einbautiefe und vorhandene Beton oder Mauerwerkskonstruktion übermitteln.
- 3Belastung beschreiben
Bei befahrbarer Nutzung Fahrzeugart und tatsächliche Radlast angeben. Der Nachweis der Lagerausführung verwendet eine Lastangriffsfläche von 200 × 200 mm.
- 4Öffnungsrichtung beachten
Die Lage der Scharniere und der notwendige Freiraum zum Aufklappen müssen zum Einbauort passen.
- 5Lieferumfang festlegen
Ein passender Vierkantschlüssel ist im Preis enthalten. Benötigte Stückzahl, zusätzliche Schlüssel und gewünschte Sonderabmessungen angeben.
- 6Sicheren Einbau gewährleisten
Die Maueranker müssen fachgerecht in die angrenzende Konstruktion einbetoniert werden.
Einsatzbereiche
Typische Anwendungen für Verschließbare Gullyroste
Innenhöfe
Sicherbare Entwässerungs und Schachtabdeckungen in allgemein zugänglichen Hofbereichen
Sportstätten
Verschließbare Abdeckungen an Wegen, Randbereichen und technischen Zugängen
Öffentlich zugängliche Flächen
Schutz gegen unbefugtes Herausnehmen und das dadurch entstehende Unfallrisiko
Wohnanlagen
Kontrolliert zu öffnende Schachtabdeckungen in gemeinschaftlich genutzten Außenbereichen
Wartungsöffnungen
Aufklappbare Abdeckung für wiederkehrenden Zugang durch berechtigte Personen
Häufige Fragen
Antworten zu Verschließbare Gullyroste
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist ein verschließbarer Gullyrost?
Es handelt sich um einen Gitterrost mit passender Zarge, zwei Scharnieren und einem integrierten Verschluss für einen Vierkantschlüssel.
Warum sollte ein Gullyrost verschließbar sein?
Der Verschluss erschwert das unbefugte Herausnehmen oder Entwenden. Dadurch wird das Risiko einer plötzlich offenen und gefährlichen Schachtöffnung reduziert.
Welche Größe ist lagermäßig verfügbar?
Die Lagerausführung besitzt ein Zargenaußenmaß von 400 × 400 mm.
Wie groß ist die lichte Öffnung?
Bei der Lagerausführung beträgt die lichte Öffnung 340 × 340 mm.
Welche Masche und welchen Tragstab besitzt der Rost?
Die Lagerausführung besitzt eine Maschenweite von 31 × 31 mm und Tragstäbe mit 30 × 2 mm.
Was bedeutet Zargenaußenmaß?
Das Zargenaußenmaß ist das gesamte Außenmaß des Rahmens. Es darf nicht mit dem lichten Schachtöffnungsmaß verwechselt werden.
Sind Sondergrößen möglich?
Ja. Abweichende Größen können nach technischer Klärung angefertigt werden.
Wie lange dauert die Anfertigung einer Sondergröße?
Die derzeitige Lieferzeit beträgt in der Regel etwa 16 Tage. Der genaue Termin wird vor der Bestellung bestätigt.
Wie wird der Gullyrost geöffnet?
Der integrierte Verschluss wird mit einem passenden Vierkantschlüssel entriegelt. Anschließend lässt sich der Rost über die beiden Scharniere aufklappen.
Bleibt der Rost beim Öffnen mit der Zarge verbunden?
Ja. Zwei Scharniere verbinden den Rost fest mit der Zarge und ermöglichen ein kontrolliertes Aufklappen.
Wie wird die Zarge befestigt?
Die Zarge besitzt vier Maueranker, die fachgerecht in die angrenzende Konstruktion einbetoniert werden.
Wo werden verschließbare Gullyroste eingesetzt?
Typische Einsatzorte sind Innenhöfe, Sportstätten, Wohnanlagen, öffentlich zugängliche Außenbereiche und Wartungsöffnungen.
Ist der Gullyrost begehbar?
Ja. Bei fachgerechtem Einbau ist die Lagerausführung begehbar. Für befahrbare Flächen müssen zusätzlich tatsächliche Radlast, Auflagerung und Unterkonstruktion zur bestätigten Einzellast passen.
Kann der Gullyrost mit einem PKW befahren werden?
Für die Lagerausführung ist bei fachgerechtem Einbau eine statische Einzellast bis 9,38 kN auf einer Lastangriffsfläche von 200 × 200 mm bestätigt. Die tatsächliche Radlast des Fahrzeugs, die Auflagerung und die Unterkonstruktion dürfen diesen Nachweis nicht überschreiten.
Ist ein Vierkantschlüssel im Lieferumfang enthalten?
Ja. Ein passender Vierkantschlüssel ist im Preis enthalten und wird mitgeliefert.
Welche Angaben benötigt rotec für ein Angebot?
Benötigt werden Zargenaußenmaß oder Schachtöffnungsmaß, Einbaufotos, Belastung, Stückzahl, gewünschter Termin und gegebenenfalls eine bemaßte Skizze.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
