Blechprofilroste und Leitersprossen verständlich erklärt

Blechprofilrost

Längstragendes Bauteil aus geformten und profilierten Blechbahnen. Die Profilierung bildet die begehbare Oberfläche.

C Profil

Häufige Querschnittsform eines Blechprofilrostes mit Trittfläche und seitlichen Aufkantungen. Die genaue Geometrie hängt vom Profiltyp ab.

Profilbreite

Breite einer einzelnen profilierten Blechbahn. Mehrere Bahnen können zu einer größeren Rostfläche zusammengefügt werden.

Profilhöhe

Gesamthöhe des tragenden Blechprofils. Sie ist gemeinsam mit Werkstoff, Spannweite und Belastung zu betrachten.

Materialstärke

Dicke des eingesetzten Blechs. Sie darf bei der technischen Auswahl nicht unabhängig von Profilform und Werkstoff betrachtet werden.

Spannrichtung

Tragende Längsrichtung des Blechprofils von Auflager zu Auflager. Sie muss in Zeichnung und Bestellung eindeutig angegeben werden.

Freie Spannweite

Lichter Abstand zwischen den tragenden Auflagern, den das Profil ohne weitere Unterstützung überspannt.

Auflagerbreite

Breite der tragenden Auflage unter den Profilenden. Sie ist von der freien Spannweite zu unterscheiden.

Fertigmaß

Tatsächliches Außenmaß des fertig zugeschnittenen Blechprofilrostes.

Zuschnitt

Projektbezogene Anpassung von Länge oder Breite innerhalb der Fertigungsgrenzen des gewählten Profils.

Randlochung

Lochungen in den seitlichen Aufkantungen, über die benachbarte Profile miteinander verschraubt werden können.

Rund N

Blechprofil mit kleinen, nach oben geprägten Öffnungen. Die konkrete Rutschhemmung hängt von Werkstoff und bestätigter Ausführung ab.

Preis / Bestellung im Shop ↗

Rund S Blechprofilrost

Profil mit nach oben und unten geprägten Rundöffnungen für gute Drainage und begrenzte Durchsicht.

Preis / Bestellung im Shop ↗

Stabil Blechprofilrost

Sehr offene Profilierung mit großen, gezahnten Öffnungen für starke Drainage und hohen Schmutzdurchgang.

Preis / Bestellung im Shop ↗

Freier Querschnitt

Prozentualer offener Anteil der Trittfläche. Er beeinflusst den Durchgang von Licht, Luft, Flüssigkeiten und Schmutz.

Drainage

Ableitung von Wasser oder anderen Flüssigkeiten durch die Profilöffnungen. Öffnungsform und freier Querschnitt beeinflussen die Wirkung.

Rutschhemmung

Geprüfte Eigenschaft der profilierten Oberfläche zur Verminderung der Rutschgefahr. Die Einstufung gilt nur für die geprüfte Ausführung.

R Klasse

Bewertungsgruppe für die Rutschhemmung bei der Prüfung mit beschuhten Füßen. Profil und Werkstoff müssen zum jeweiligen Nachweis passen.

V Klasse

Kennzeichnung des geprüften Verdrängungsraums unterhalb der Gehebene. Sie kann bei Öl, Fett oder starken Verschmutzungen wichtig sein.

Plattenstoß

Übergang zwischen zwei benachbarten Blechprofilrostfeldern. Lage, Auflagerung und Befestigung müssen konstruktiv festgelegt werden.

Querverbund

Seitliche Verbindung benachbarter Profile über die Randlochungen. Belastungswerte gelten nur für die tatsächlich geprüfte oder berechnete Ausführung.

Befestigung

Sicherung des Blechprofilrostes gegen Verschieben und Abheben. Das Befestigungssystem wird passend zu Profil und Unterkonstruktion ausgewählt.

Einzellast

Konzentrierte Belastung auf einer begrenzten Fläche. Aufstandsfläche, Profilrichtung, Spannweite und Auflagerung gehören zur technischen Prüfung.

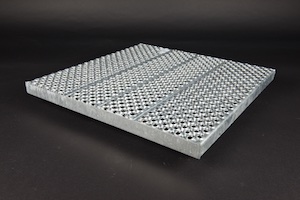

Sicherheitsrost Typ O2

Profilierter Sicherheitsrost aus 2 mm starkem Blech. Typ O2 ist kein klassischer Gitterrost und wird getrennt von Blechprofilrosten und Leitersprossen ausgewählt.

O2 Lochbild

Quadratische Anordnung aus nach oben geprägten Grifflöchern und nach unten geprägten Entwässerungsöffnungen.

Griffloch 9 mm

Nach oben geprägte Öffnung mit 9 mm Durchmesser. Sie bildet die rutschhemmende Trittfläche der bestätigten O2 Ausführung.

Entwässerungsöffnung 5 mm

Nach unten geprägte Öffnung mit 5 mm Durchmesser. Sie unterstützt den Ablauf von Flüssigkeiten.

C-C Teilung 25 × 25 mm

Achsabstand des regelmäßig angeordneten O2 Lochbildes in Längs- und Querrichtung.

R13

Bewertungsgruppe der bestätigten O2 Ausführung nach DIN 51130. Der aktuelle Produktnachweis muss zur bestellten Ausführung passen.

V10

Verdrängungsraum der bestätigten O2 Ausführung nach DIN 51130. Er beschreibt den Raum zur Aufnahme von gleitfördernden Stoffen unterhalb der Gehebene.

Freier Querschnitt 20 bis 25 Prozent

Offener Flächenanteil für Luft, Licht und Flüssigkeiten. Der genaue Wert hängt von der konkreten Rostausführung ab.

Geringe Durchsicht

Das dichte Lochbild reduziert den direkten Blick durch den Rost und kann auf hoch gelegenen Verkehrswegen ein ruhigeres Laufgefühl vermitteln.

Sicherheitsstufe Typ O2

Treppenstufe mit derselben profilierten O2 Oberfläche und seitlichen Anschraublaschen. Abmessung, Bohrbild und Treppenkonstruktion werden gemeinsam geprüft.

Leitersprosse

Rutschhemmend profilierter oder geprägter Auftritt, der zwischen den Leiterholmen befestigt wird. Die gesamte Leiter ist als System zu prüfen.

Rund L

Kompakte offene Leitersprosse mit 30 mm Trittbreite und 30 mm Höhe im dokumentierten Standardprogramm.

Preis / Bestellung im Shop ↗

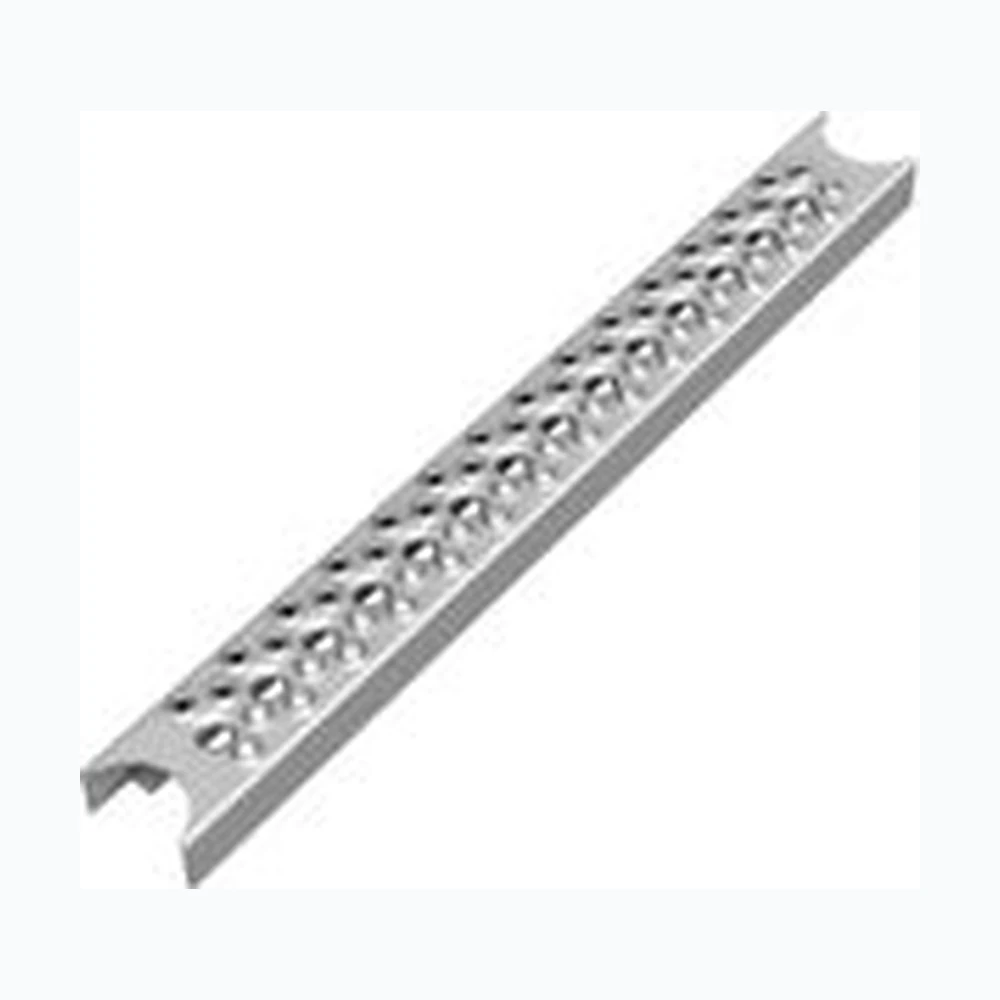

Rund S Leitersprosse

Offene, profilierte Leitersprosse mit 55 mm Trittbreite und 30 mm Höhe im dokumentierten Standardprogramm.

Preis / Bestellung im Shop ↗

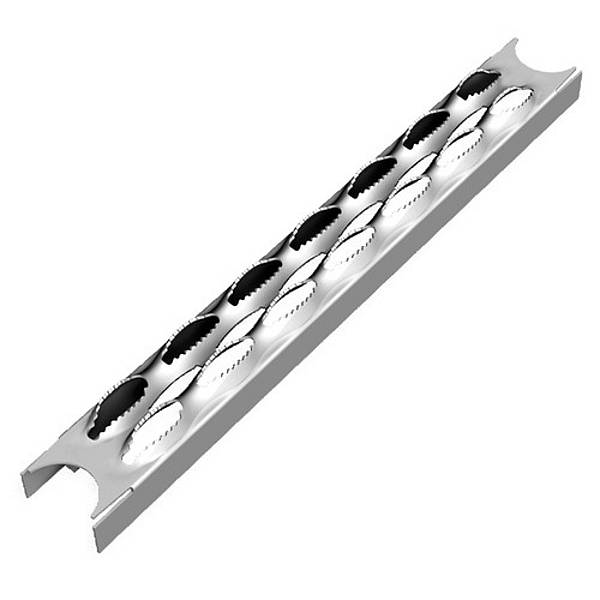

Stabil Leitersprosse

Offene, gezahnte und drainierende Leitersprosse mit 60 mm Trittbreite und 30 mm Höhe im dokumentierten Standardprogramm.

Preis / Bestellung im Shop ↗

Schwimmbadleitersprosse

Geschlossene, geprägte Edelstahlsprosse mit 64 mm Trittbreite und 30 mm Höhe für geeignete Barfußbereiche.

Trittbreite

Nutzbare Breite der profilierten Sprossenoberseite. Sie ist nicht mit der Länge zwischen den Holmen zu verwechseln.

Fixmaß

Leitersprosse mit festgelegter Länge und vorbereiteter Endgeometrie für eine bestimmte Holmabmessung.

Lagerlänge

Längeres Sprossenprofil ohne projektspezifische Ausklinkung. Es wird passend zur Leiterkonstruktion abgelängt und bearbeitet.

Sonderausführung

Projektbezogene Leitersprosse mit abweichender Abmessung, Profilierung, Endbearbeitung oder Werkstoffauswahl.

Lagerprogramm

Dokumentierte Standardausführungen in festgelegten Werkstoffen, Längen und Profilgeometrien. Die aktuelle Verfügbarkeit wird vor der Bestellung geprüft.

Leiterholm

Seitliches tragendes Bauteil der Leiter, zwischen dem die Leitersprossen angeordnet und befestigt werden.

Lichter Holmabstand

Freier Abstand zwischen den inneren Holmflächen. Dieses Maß ist für Sprossenlänge und Endbearbeitung entscheidend.

Holmprofil

Querschnitt des Leiterholms, zum Beispiel ein Rohrprofil. Form und Abmessung bestimmen die erforderliche Endbearbeitung der Sprosse.

Rohrdurchmesser

Außendurchmesser eines runden Leiterholms. Bei ausgeklinkten Sprossen muss er zur vorbereiteten Kontur passen.

Ausklinkung

Geformter Ausschnitt am Sprossenende zur Anpassung an das vorgesehene Holmprofil.

Holmanschluss

Konstruktiver Übergang zwischen Leitersprosse und Leiterholm. Werkstoff, Geometrie und Verbindung müssen zusammenpassen.

Schweißverbindung

Dauerhafte Verbindung von Sprosse und Holm. Schweißverfahren, Nahtausführung und Korrosionsschutz werden für die Gesamtkonstruktion festgelegt.

Sprossenabstand

Abstand zwischen den einzelnen Leitersprossen. Er wird durch die Leiterplanung und das für die Anwendung geltende Regelwerk bestimmt.

Endbearbeitung

Zuschnitt und gegebenenfalls Ausklinkung eines Sprossenprofils vor dem Einbau in die Leiter.

Leiterzeichnung

Bemaßte Unterlage mit Holmprofil, lichtem Holmabstand, Sprossenabstand, Sprossentyp, Werkstoff und Anschlussdetails.

Stahl roh

Ausführung für Stahlkonstruktionen, bei denen Schweißarbeiten und der erforderliche Korrosionsschutz anschließend abgestimmt werden.

Edelstahl

Werkstoff für entsprechend beanspruchte Bereiche. Werkstoffgüte, Verarbeitung und Umgebung müssen projektbezogen geprüft werden.

Aluminium

Leichter Werkstoff für geeignete Leiterkonstruktionen. Legierung, Schweißverfahren und mögliche Kontaktkorrosion sind zu berücksichtigen.
